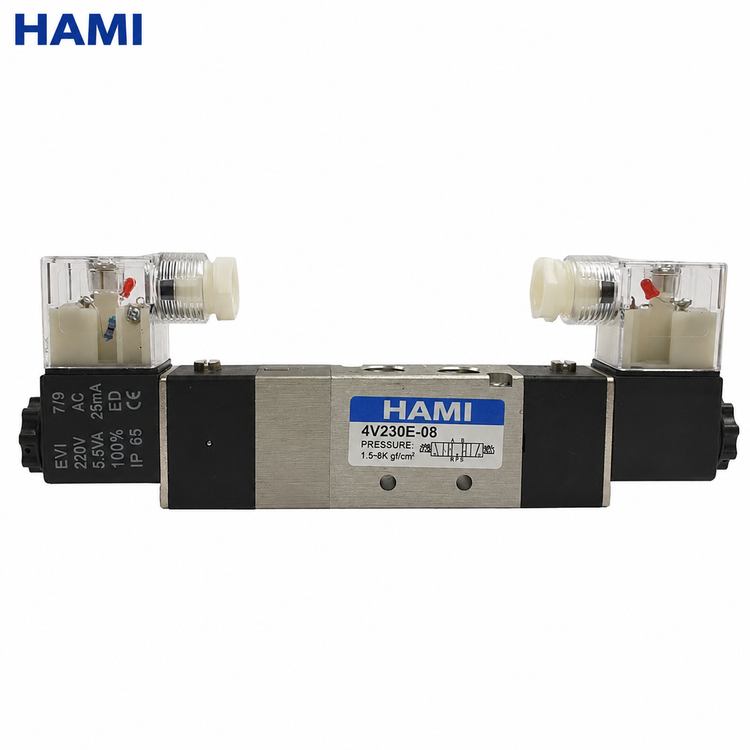

شیر برقی پنوماتیک 5/3 وسط شناور سایز 1/4 | برند HAMI

شیر برقی پنوماتیک 5/3 (پنج راه، سه وضعیت) یکی از پرکاربردترین شیرهای کنترل جهت در سیستم‌های پنوماتیک است که برای کنترل حرکت جک‌های دوطرفه و توقف دقیق آن‌ها در موقعیت میانی مورد استفاده قرار می‌گیرد. این شیر با بهره‌گیری از دو بوبین و سه وضعیت عملکرد، امکان تغییر جهت جریان هوا و کنترل دقیق عملگرهای پنوماتیکی را فراهم می‌کند.

مشخصات فنی

• نوع شیر: پنوماتیک ۵/۳ (Five Port, Three Position)
• عملکرد: دوبوبین (Double Solenoid)
• مدل: 4V330-08
• سایز پورت: ۱/۴ اینچ (G1/4)
• تعداد پورت‌ها: ۵
• تعداد وضعیت‌ها: ۳
• سیال کاری: هوای فشرده فیلتر شده
• فشار کاری: 1.5 تا 8 بار
• ولتاژ بوبین: 220VAC (قابل عرضه در ولتاژهای 24VDC، 24VAC، 110VAC و سایر ولتاژها)
• درجه حفاظت بوبین: IP65
• جنس بدنه: آلومینیوم آلیاژی با ماشین‌کاری دقیق
• دمای کاری: 5- تا 60+ درجه سانتی‌گراد
• نوع نصب: نصب مستقیم یا روی مانیفولد

انواع وضعیت میانی

شیرهای 5/3 در سه نوع مرکز عرضه می‌شوند:

• مرکز بسته (Closed Center): تمامی مسیرها در وضعیت میانی بسته هستند و جک در موقعیت خود ثابت می‌ماند.
• مرکز باز (Open Center): تمامی پورت‌ها به یکدیگر متصل شده و فشار سیستم تخلیه می‌شود.
• مرکز تحت فشار (Pressure Center): ورودی فشار به هر دو خروجی متصل بوده و پورت‌های تخلیه بسته هستند.

ویژگی‌ها

• کنترل دقیق حرکت جک‌های پنوماتیک
• امکان توقف جک در وضعیت میانی
• سرعت پاسخ‌دهی بالا
• طول عمر زیاد و عملکرد پایدار
• مصرف انرژی پایین بوبین
• آب‌بندی مناسب و حداقل نشتی
• نصب و سرویس آسان
• قابلیت نصب روی ترمینال (مانیفولد)

کاربردها

• خطوط اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات مونتاژ
• صنایع غذایی و دارویی
• ماشین‌آلات CNC
• سیستم‌های رباتیک
• خطوط انتقال و جابه‌جایی قطعات
• انواع جک‌های پنوماتیک دوطرفه

شیر برقی پنوماتیک 5/3 به دلیل قابلیت توقف دقیق عملگر در موقعیت میانی، انتخابی ایده‌آل برای سیستم‌هایی است که علاوه بر تغییر جهت حرکت، نیاز به کنترل موقعیت و افزایش دقت عملکرد دارند.
